CCDZ-L系列磁致伸縮位移傳感器使用說明書

一、概述
在鐵磁質中磁化方向的改變會引起介質晶格間距的改變，從而使得鐵磁質的長度和體積發生改變，即：磁致伸縮現象，也稱為威德曼效應，其逆效應稱為維拉里效應。
磁致伸縮傳感器的原理是利用兩個不同磁場相交時產生一個應變脈沖信號，然后計算這個信號被探測所需的時間周期，從而換算出準確的位置。這兩個磁場一個來自磁環中的永磁鐵，另一個來自傳感器電子倉中的電子部件產生的激勵脈沖。激勵脈沖沿傳感器內用磁致伸縮材料制造的波導絲以聲速運行。當與磁環中的永磁場相交時，由于磁致伸縮現象，波導絲產生的機械振動形成一個應變脈沖。應變脈沖很快便被電子倉中的感測電路探測到。從產生激勵脈沖的一刻到應變脈沖被探測到總的時間乘以固定的聲速，我們便能準確的計算出磁鐵的位置變化。這個過程是連續不斷的，所以每當磁環位置改變時，新的位置會迅速被測量出來。由于輸出信號是真正的絕對值，而不是比例的或需要再放大處理的信號，所以不存在信號漂移或變值的情況，更不必像其他傳感器那樣需要定期重標。
磁致伸縮傳感器為非接觸式，永不磨損。具有高分辨率、高精度、高穩定性、高可靠性、響應時間快、工作壽命長等優點。傳感器不用重新標定，也不用定期維護。
二、主要技術性能指標
★ 量程范圍  80～5000mm
★ 供電電壓: +11VDC?+36VDC
★ 輸出形式/工作電壓
         模擬信號：4?20mADC、0?5VDC、1?5VDC、0?10VDC（+15VDC?+36VDC）
 數字信號：RS485
★ 負載能力        電壓信號輸出最大負載2mA
                電流信號輸出最大負載3KΩ
★ 非線性誤差      ±0.05%FS；200mm以下最大誤差100 μm
★ 重復性誤差      優于0.002%FS
★ 分辨率          ≤0.02mm
★ 遲滯            優于0.002%FS
★ 工作溫度        0?+70℃     -40?+85℃     -50?+125℃
★ 測桿材料        0Cr18Ni9（304）
                   316不銹鋼（特殊定制）
★ 電子倉外殼材料  0Cr18Ni9（304）
★ 引線方式        PVC屏蔽電纜線（默認長度：2.8m，也可根據用戶要求提供）
                   航空插頭（不適用于隔爆產品）
                   接線端子
★ 外殼防護等級    IP65
三、安裝
3．1安裝前注意事項
認真閱讀全部安裝說明,防止安裝的環境溫度、沖擊、振動、壓力及尺寸超出傳感器的允許范圍；不可使測桿彎曲；切勿使傳感器的電子部件端或最末端承受大的沖擊；傳感器的電子部件防濺但不可浸沒，切不可讓液體浸至電子倉基座上方。用戶應對產品的使用環境、防腐蝕、防爆及功能選擇負責，無特殊要求的傳感器不可用于有化學反應或其它對傳感器有損害的易燃、易爆、腐蝕、蒸氣和液體等場合；安裝完畢，應對電子倉進行保護處理。
3．2安裝方式
3．2．1內置安裝方法
1．將傳感器旋入M18×1.5安裝孔，注意“O”形圈的密封面按圖示加工。
2．根據磁環的位置，在自制的活塞上鉆四個螺紋孔，將磁環用內六角螺釘M4×12固定好。螺釘頭部朝向傳感器的電子倉側；磁環應盡量與測桿同心，但磁環偏心對測量精度無影響。如有振動的影響，建議在磁環和活塞之間加四氟乙烯導向套。
3．如活塞為導磁材料制作，須在磁環和活塞之間加裝非導磁墊圈。
3．2．2外置安裝方法
對測量范圍小于是1000mm的傳感器，建議選用FW-1安裝附件；大于1000mm的，選用測桿支架安裝。
1．用傳感器支架將傳感器卡住，并用螺母將支架與傳感器鎖緊，并用兩個M6×8螺釘將支架固定好。
2．將磁環用內六角螺釘M4×8固定在磁環支架上，當將磁環裝在測桿時，螺釘頭部應朝向電子倉側；磁環應盡量與測桿同心且無接觸，但磁環稍有偏心不會影響傳感器的性能。
3．將傳感器尾部套入測桿支架的孔中，并用兩個M6×8螺釘將測桿支架固定好。安裝完成。

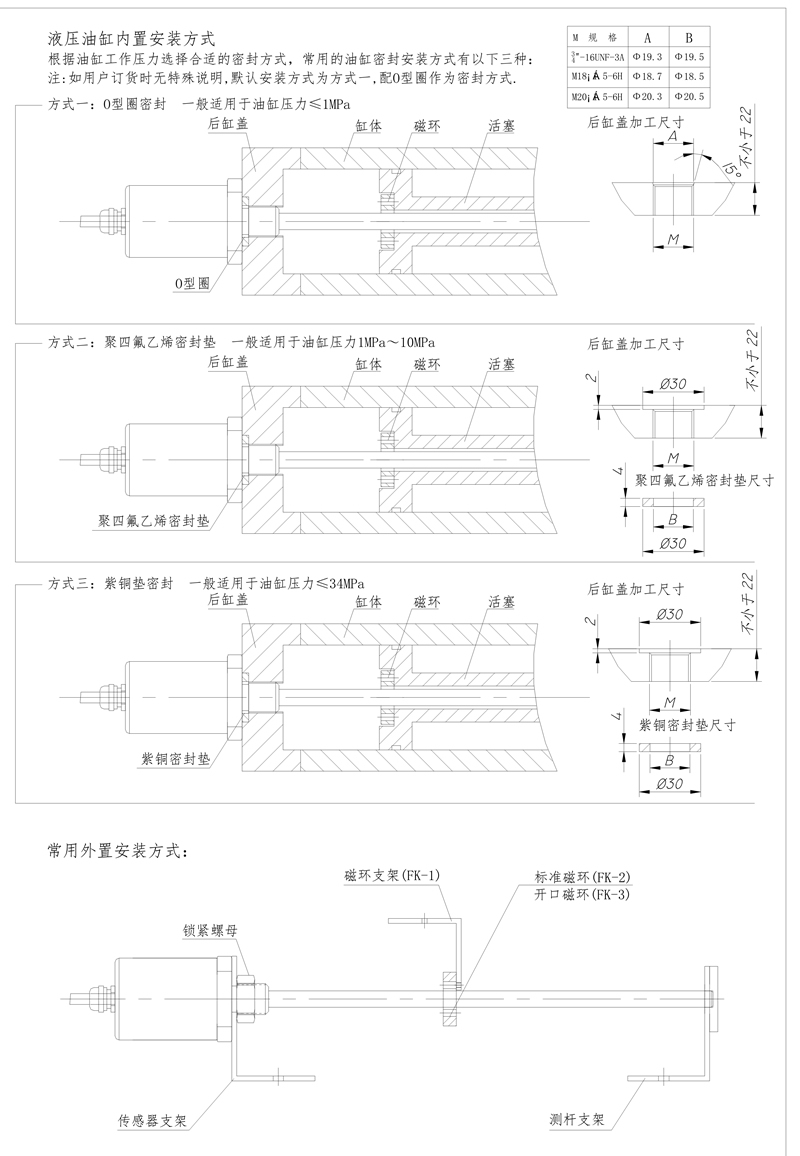

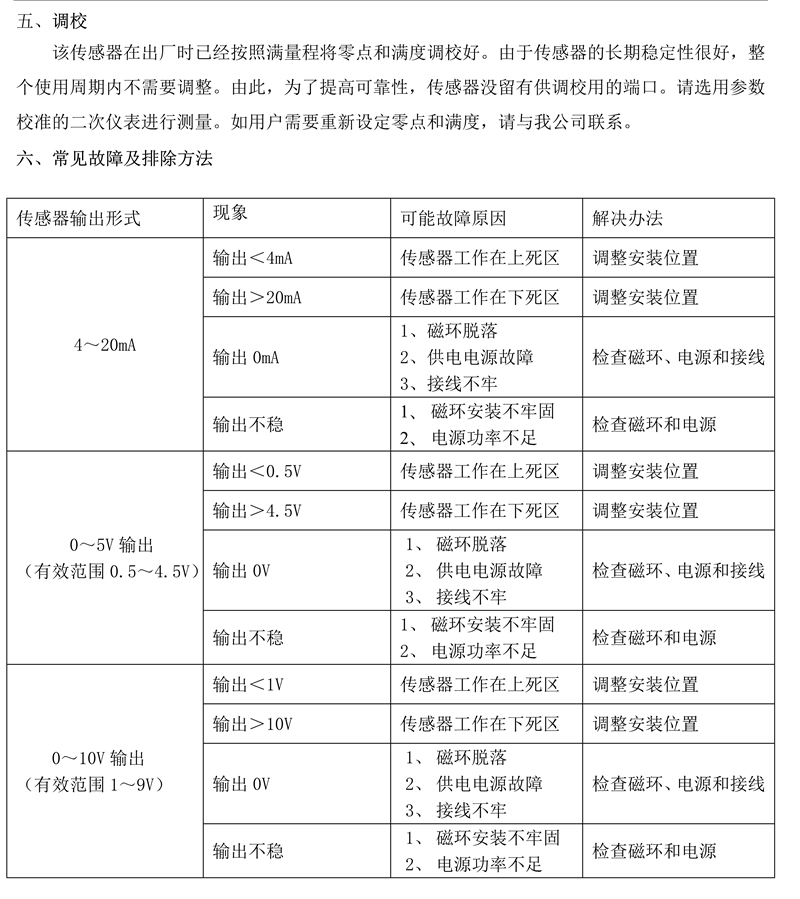

3．2．3安裝示意圖
