一、概述

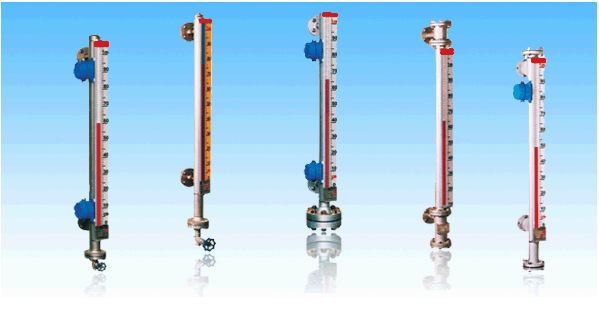

NWDZ-Y系列磁翻板（柱）液位計是公司在國外同類產品基礎上加以提高研制生產的產品。系列產品可以做到高密封、防泄漏和在高溫、高壓、高粘度、強腐蝕性條件安全可靠地測量液位、全過程測量無盲區、顯示醒目、讀數直觀，且測量范圍大，配上液位報警、控制開關，可實現液位或界位的上、下限報警，配上LB型液位變送器，可將液位、界位信號轉換成二線制4～20mADC標準信號，實現遠距離測檢、指示、記錄與控制。系列產品廣泛應用于石油、化工、電力、醫藥、環保、冶金、水處理等行業。
二、結構原理
液位計根據浮力原理和磁性耦合作用原理工作的。當被測容器中液位升降時，液位計主導管中的浮子也隨之升降，浮子內永久磁鋼通過磁耦合傳遞到現場指示器，驅動紅、白（黑）翻柱或翻板翻轉180°，液位上升時，翻柱或翻板由白（黑）色轉為紅色，當液位下降時，翻柱或翻板由紅色轉為白（黑）色，指示器的紅、白（黑）界位處為容器內介質液位的實際高度，從而實現液位的指示。
三、基本參數
●測量范圍L：200～12000mm
●測量精度：±10mm
●介質溫度：0～480℃
●介質比重：≥0.4
●使用壓力：0～32MPa
●介質粘度：≤0.02Pa.S
●連接法蘭：按技術參數
●技術參數：按設計或用戶要求
四、安裝和使用
1.首先查看液位計標牌數據與訂貨要求是否相符，距離液位計周圍200mm范圍內不得有勵磁鐵件及其它磁性物質，否則會影響液位計正常工作。
2.液位計與容器之間應裝有截止閥，以便檢修及清洗時切斷物料。本體安裝必須垂直，最大偏角≤3°。測量范圍＞4m時在安裝使用過程中應增加中間支撐點。
3.液位計進入運行前，應先打開上法蘭氣相閥，然后緩慢打開下法蘭液相閥，使介質緩慢的流入筒體讓翻柱（板）逐一跟蹤指示，并用調節螺釘調整好零液位。
五、選型指南
5．1基本型磁翻板（柱）液位計
5．1．1適用范圍：NWDZ -Y10是最常用的側裝式磁性液位計，適用于工作壓力低于4.0MPa，工作溫度低于200℃的液體介質的液位測量。
5．1．2技術參數：
●測量范圍L：200～12000mm
●工作壓力：1.0～4.0MPa
●工作溫度： NWDZ-Y10型： -20～100℃
NWDZ -Y10A型：-20～200℃
●介質密度：0.45～2.0g/cm3
●連接法蘭：DN20、DN25或其它規格
●法蘭標準：HG20592～20635-97其它法蘭標準請用戶注明
● 材質： 旁路管：1Cr18Ni9Ti;316L
浮球：1Cr18Ni9T；316L;鋁；鈦

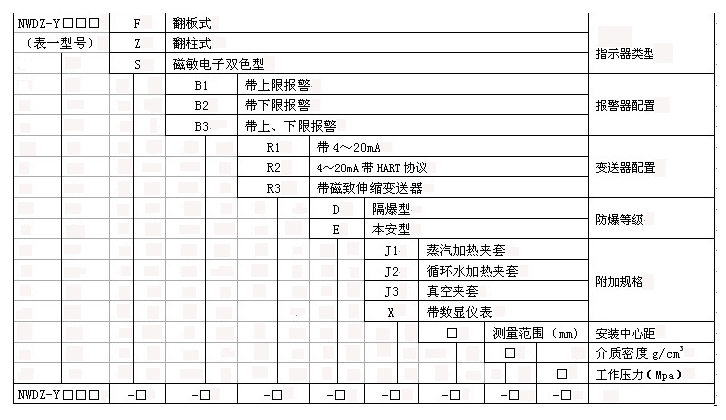

5．1．3選型表
5．2高溫中低壓型磁翻板（柱）液位計
5．2．1適用范圍：UHZ-80C11型磁性液位計，適用于工作溫度低于400℃低中壓場合下的液位測量，最大工作壓力為4.0MPa。
5．2．2技術參數：
●測量范圍L：200～8000mm
●工作壓力：1.6～4.0MPa。
●工作溫度：≤400℃。
●介質密度：0.5～2.0g/cm3。
●連接法蘭：DN20、DN25或其它規格。
●法蘭標準：HG20592～20635-97其它法蘭標準請用戶注明。
● 材質：旁路管：1Cr18Ni9Ti;316L。
浮子：鈦
5．3．3選型表
